Engineering Statics

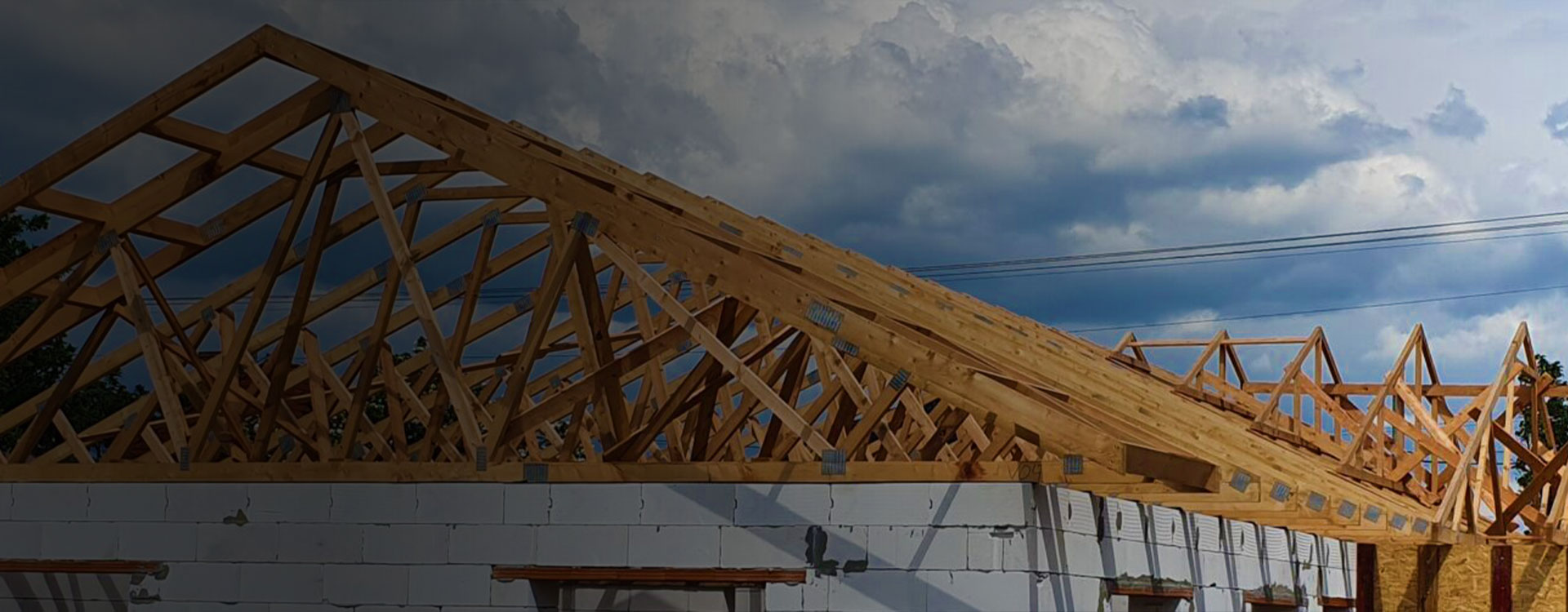

Priehradové väzníky

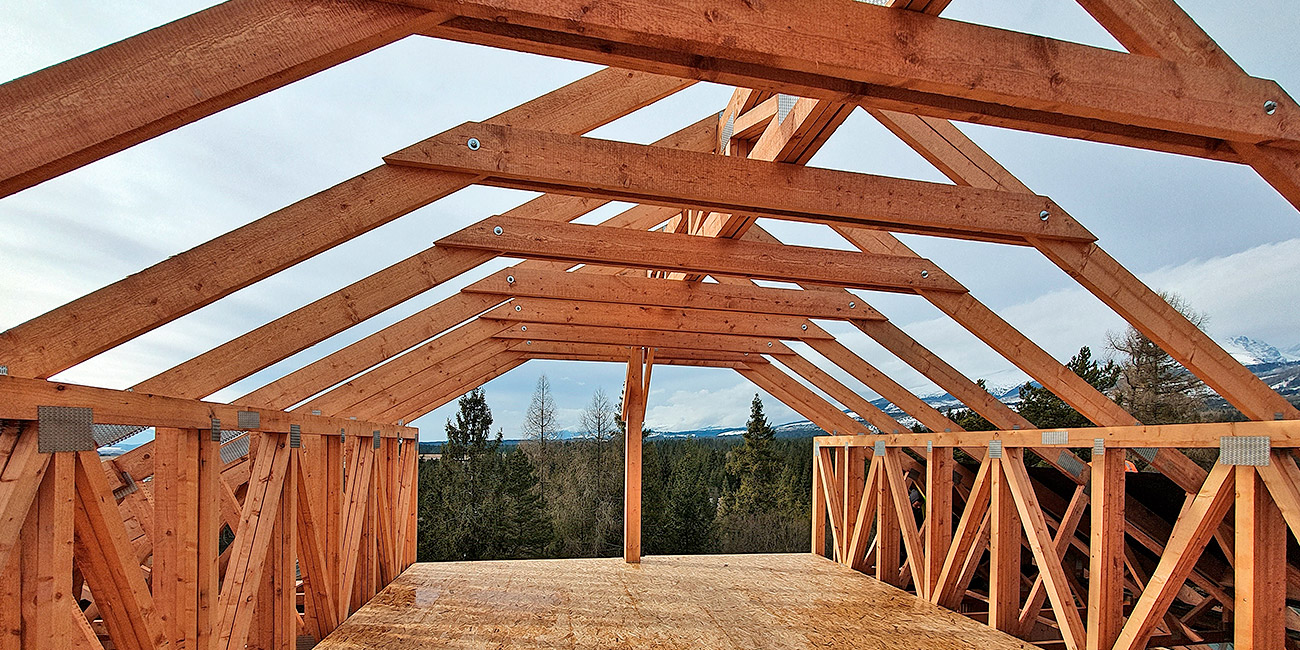

Väzníky

Popis väzníkov

  • Drevené väzníky v mnohých prípadoch úspešne nahrádzajú skôr častejšie používané oceľové, alebo betónové prvky, nad ktorými víťazia svojou ľahkosťou, cenou a ekologickými aspektmi
  • Veľkou výhodou je možnosť prekrytia väčších rozponov (na základe STN EN 1995-1-1 až do 30 m)
  • Vďaka možnostiam výpočtového softvéru TRUSS4 v ktorom je vytváraná výrobná dokumentácia spoločne so statickým posúdením, je možný rýchly návrh a následná výroba v halových priestoroch, ktorá nie je ovplyvňovaná zlým počasím
  • Priehradové väzníky spájané styčníkovými plechmi od spoločnosti BOVA v súčasnosti plne nahrádzajú klincované väzníky hlavne z dôvodu spriemyselňovania výroby, ktorá je spojená s vyššou efektivitou práce a nižšou cenou

Použitie väzníkov

  • Strechy sedlové, valbové, pultové, oblúkové a pod.
  • Supermarkety, obchody
  • Rodinné a bytové domy
  • Halové objekty
  • Nadstavby

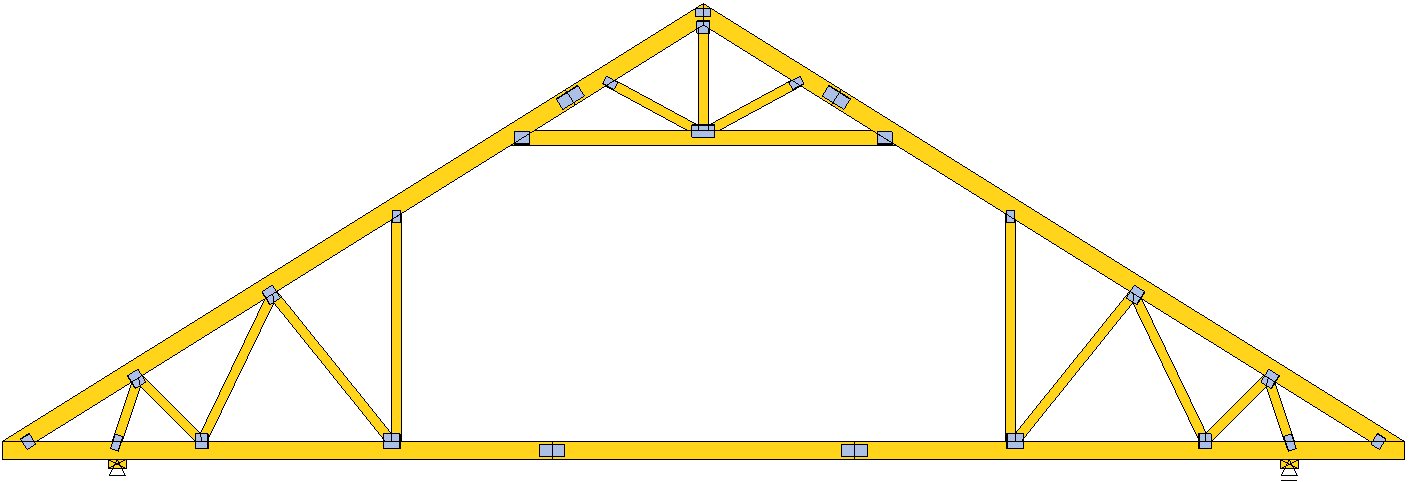

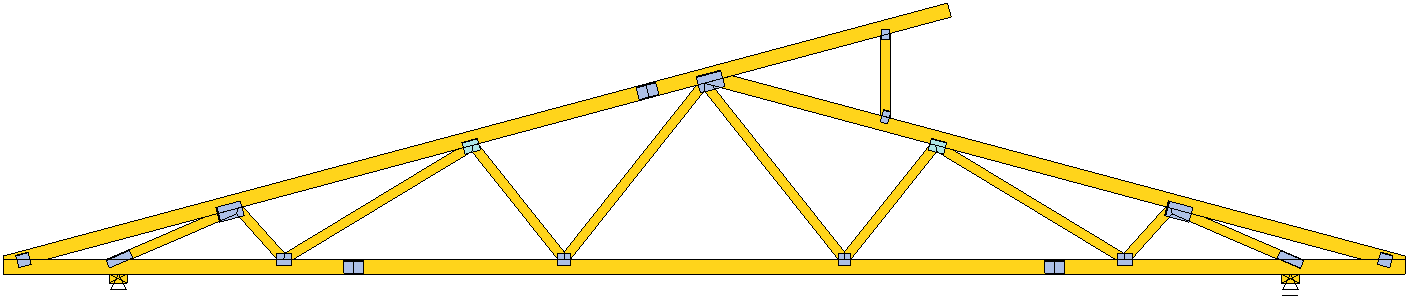

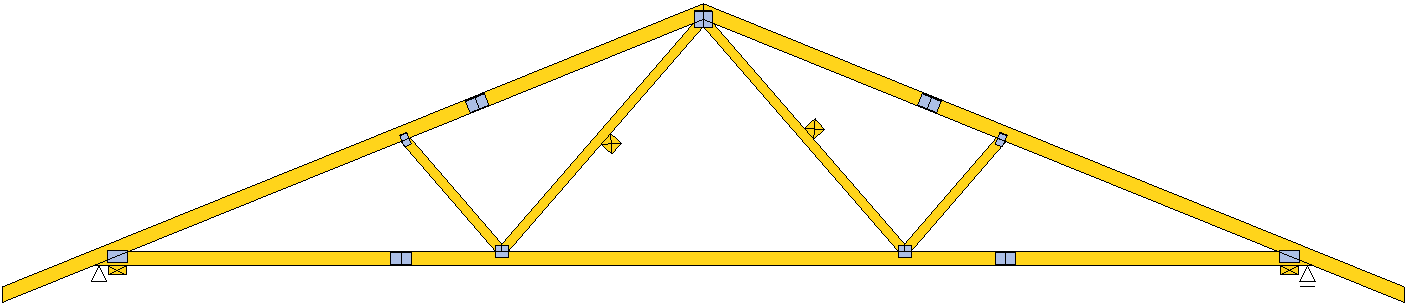

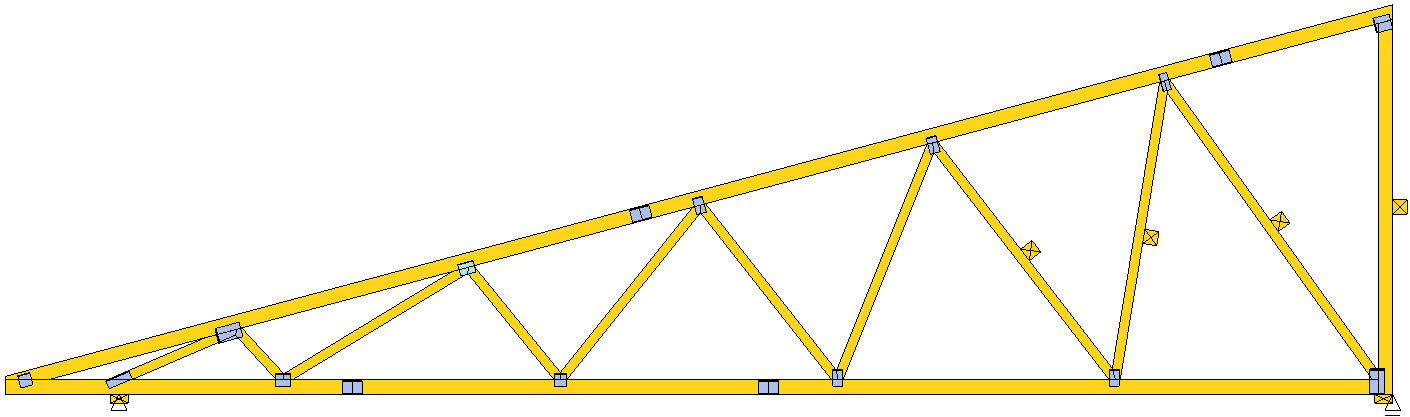

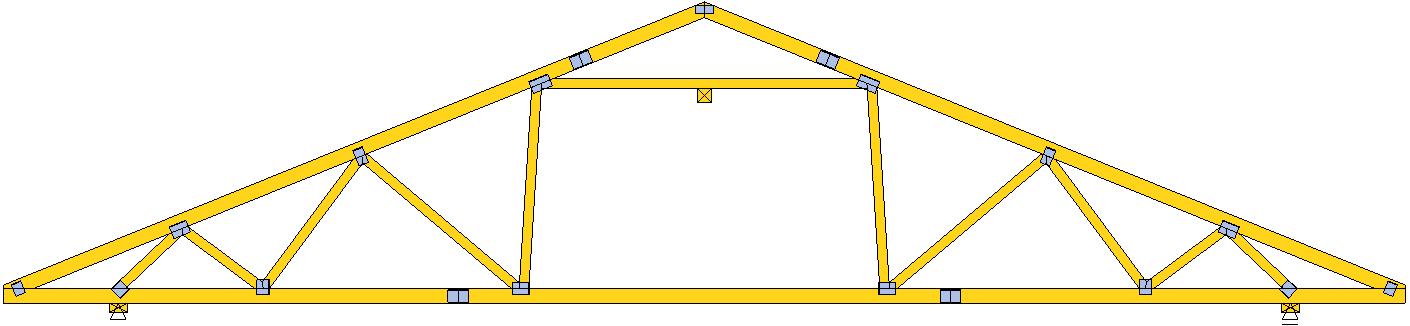

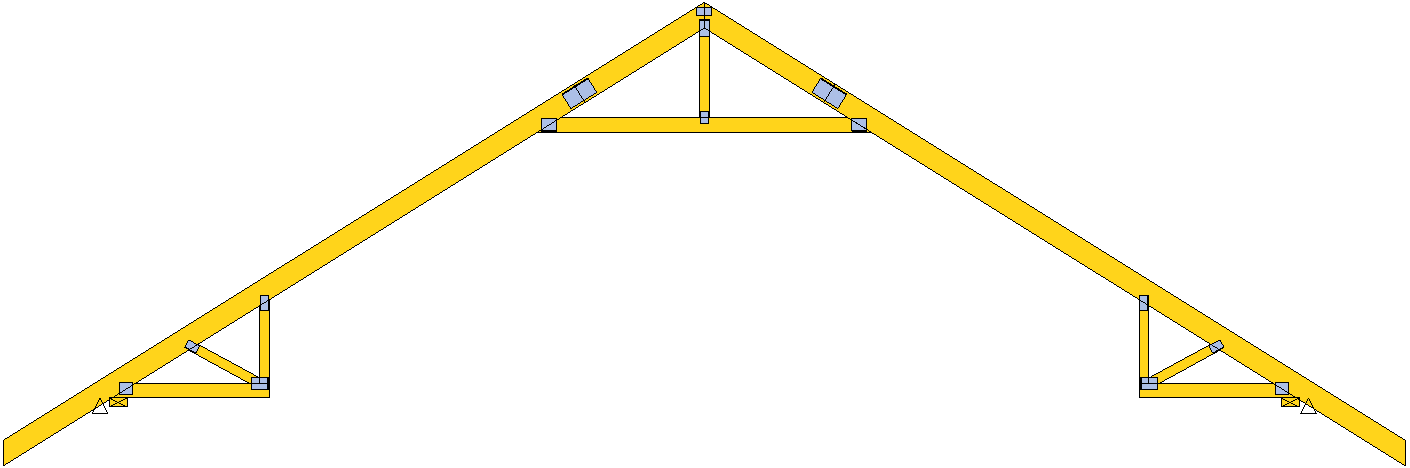

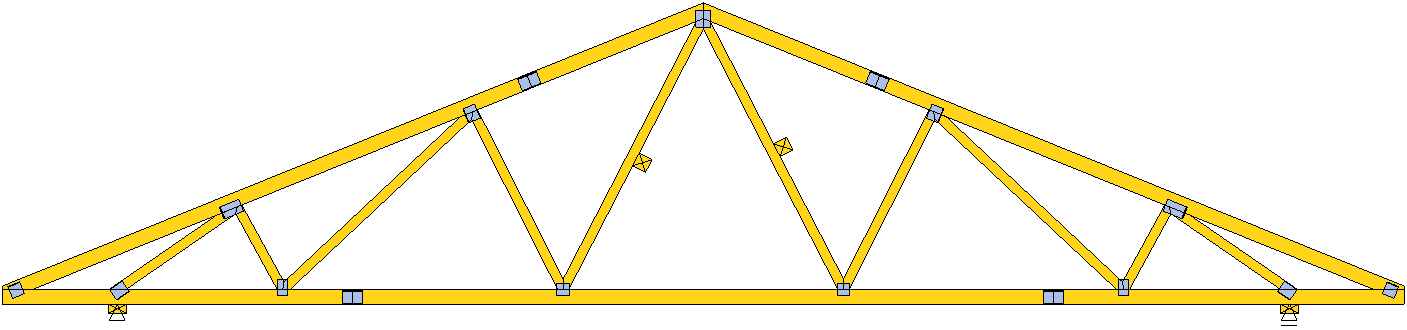

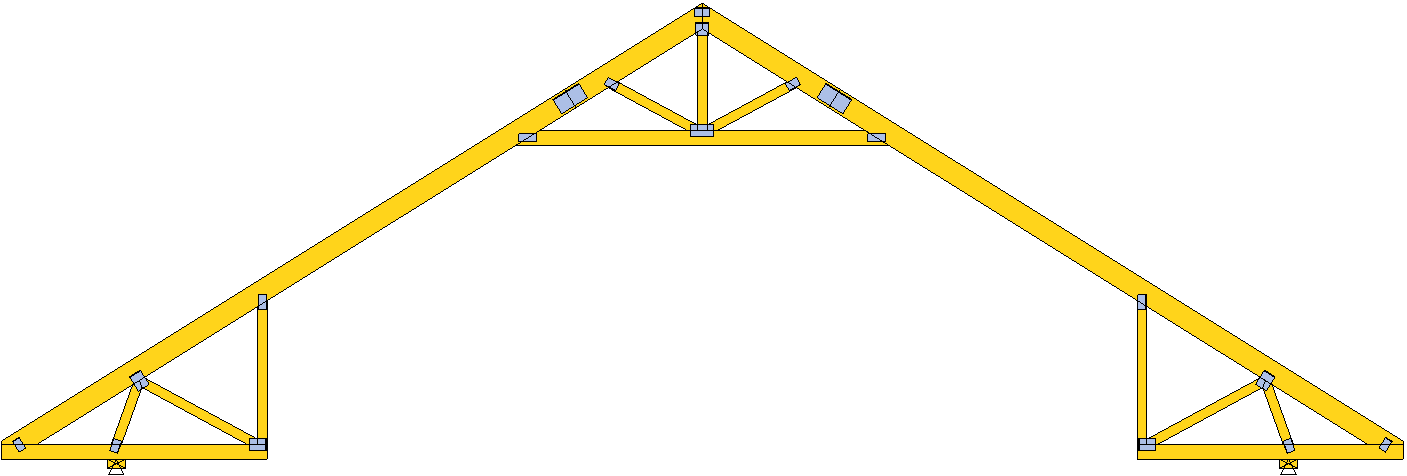

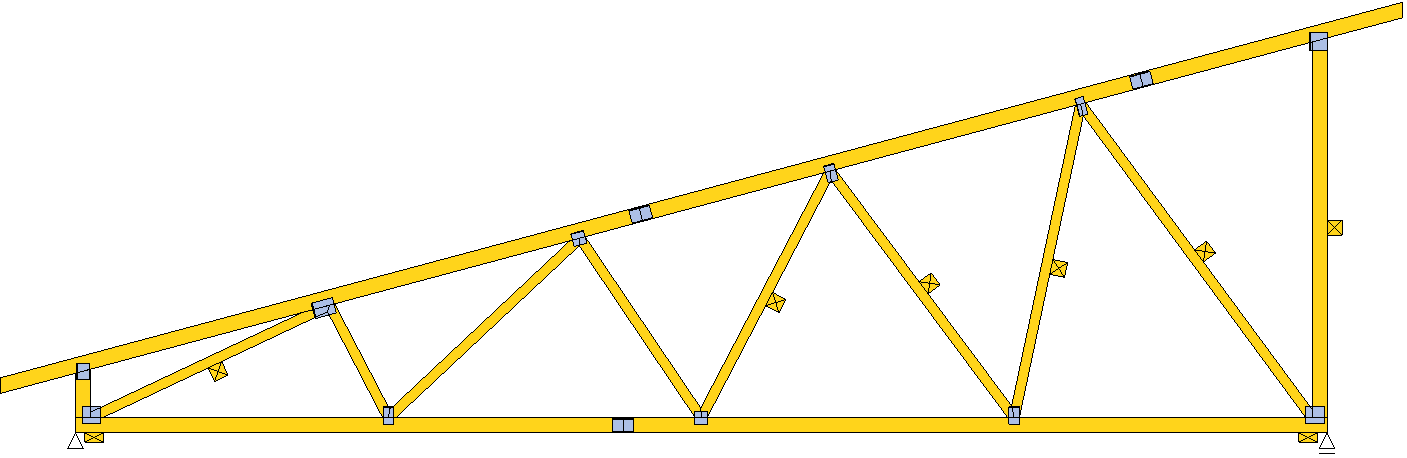

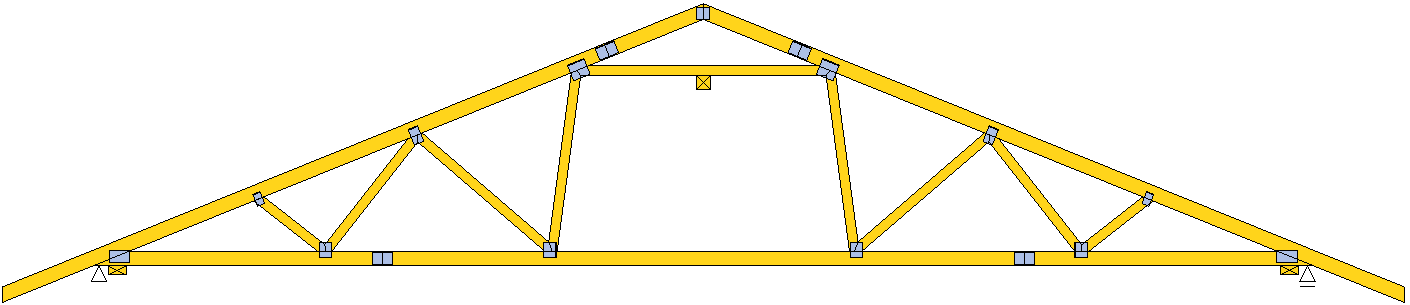

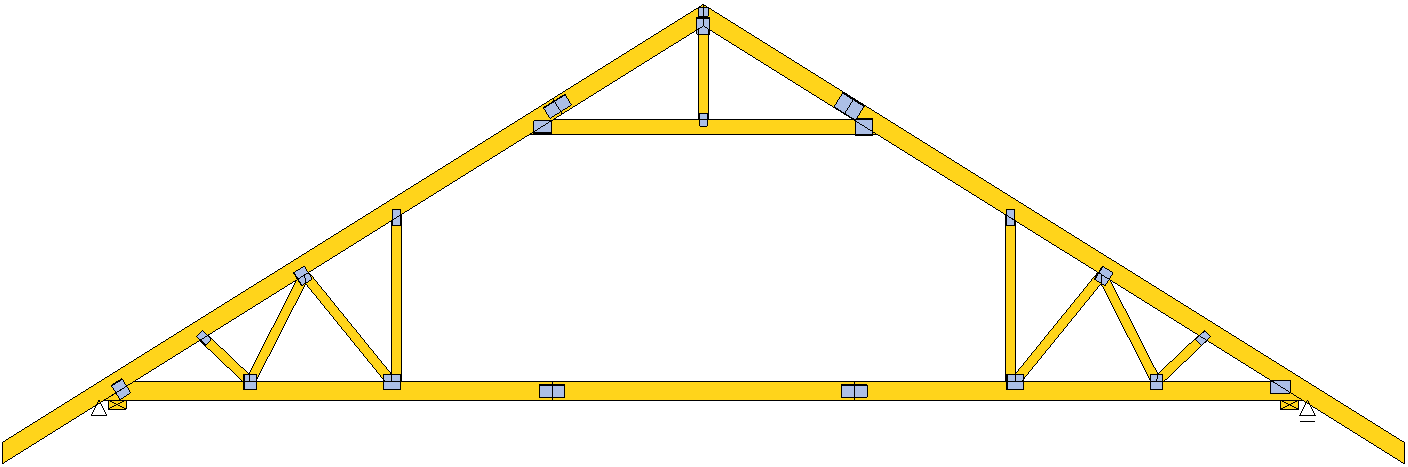

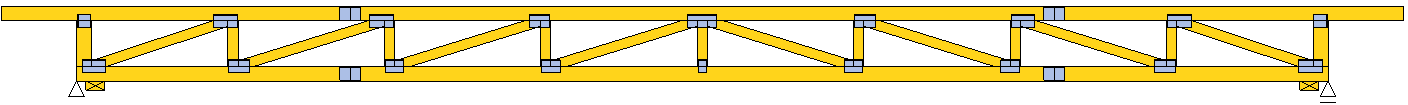

Príklady tvarov väzníkov

Je možné vytvoriť nespočetné množstvo tvarov väzníkov podľa požiadaviek klienta. Vo väzníkoch je možné vytvoriť úložný priestor, prípadne obytné podkrovie. Na obrázkoch nižšie sú uvedené niektoré základné tvary.

Používané materiály

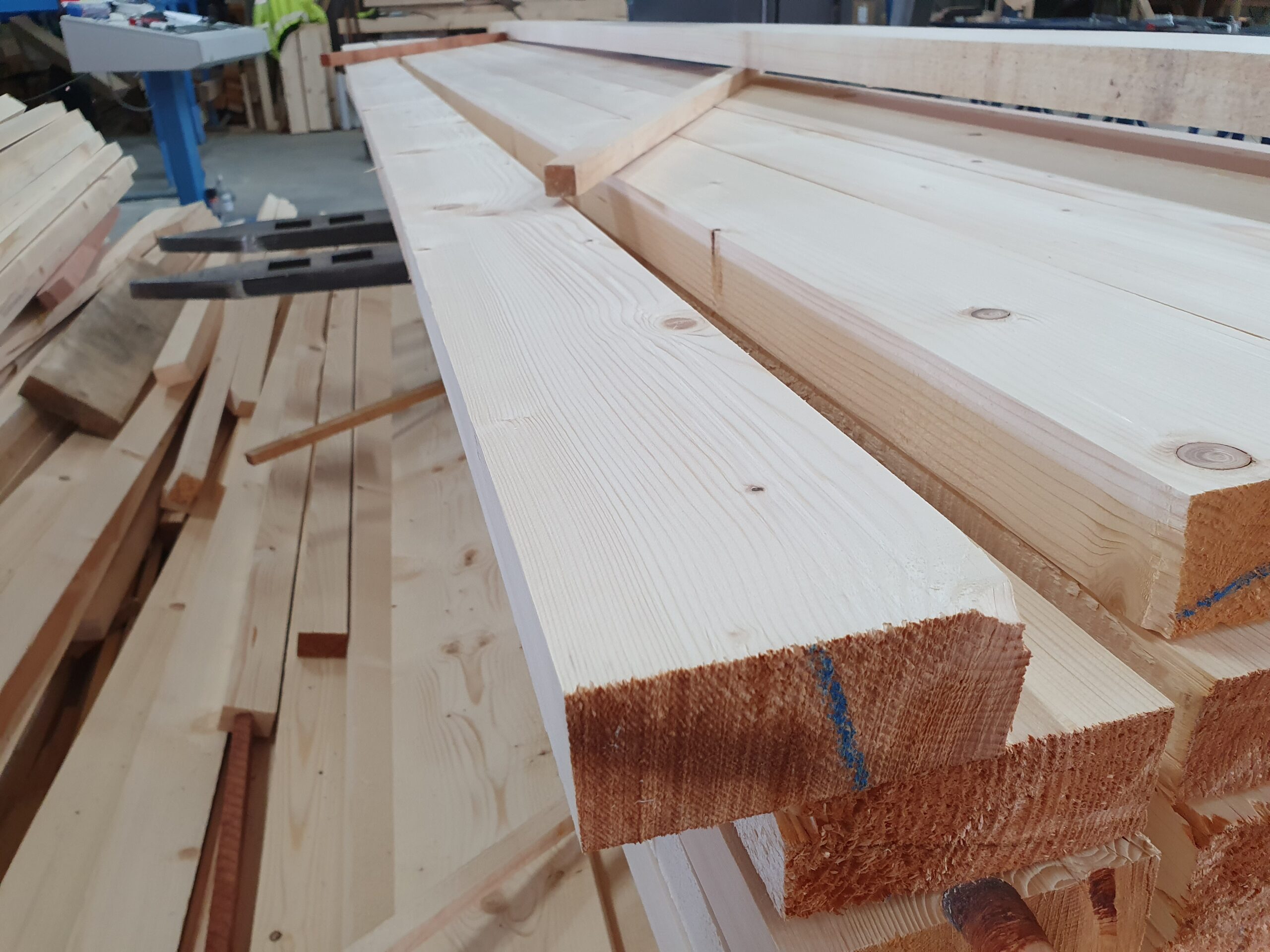

Sušené a certifikované rezivo

Rezivo použité pri výrobe väzníkovej konštrukcie je vysušené v sušiarni a následne upravované na presný rozmer na štvorstrannej fréze. Rezivo je certifikované na základe triedenia v súlade s normami EN 14081-1+A1, EN 14250 a DIN 4074-5-2008.

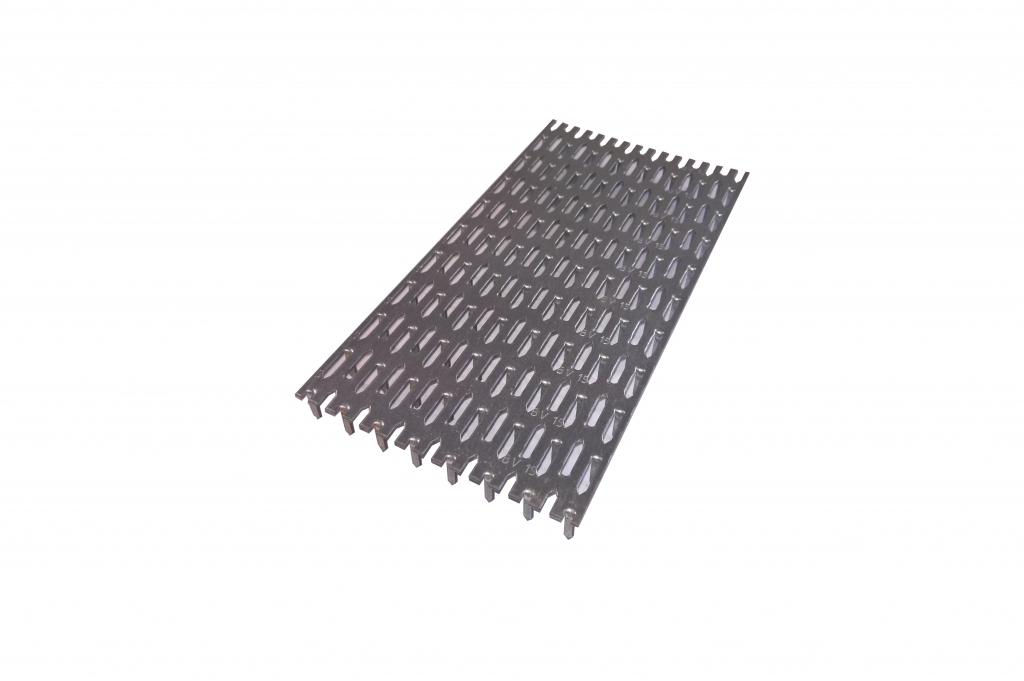

Styčníkové dosky

Väzníky lisujeme pomocou styčníkových dosák BV15 a BV20 od výrobcu BOVA. Všetky používané prvky sú certifikované a sú vyrobené z oceľového, žiarovo pozinkovaného plechu S280GD+Z275. Rozmery a umiestnenie každej styčníkovej dosky je riešené softvérom TRUSS4 od spoločnosti Fine spol. s.r.o.

Kotviace prvky

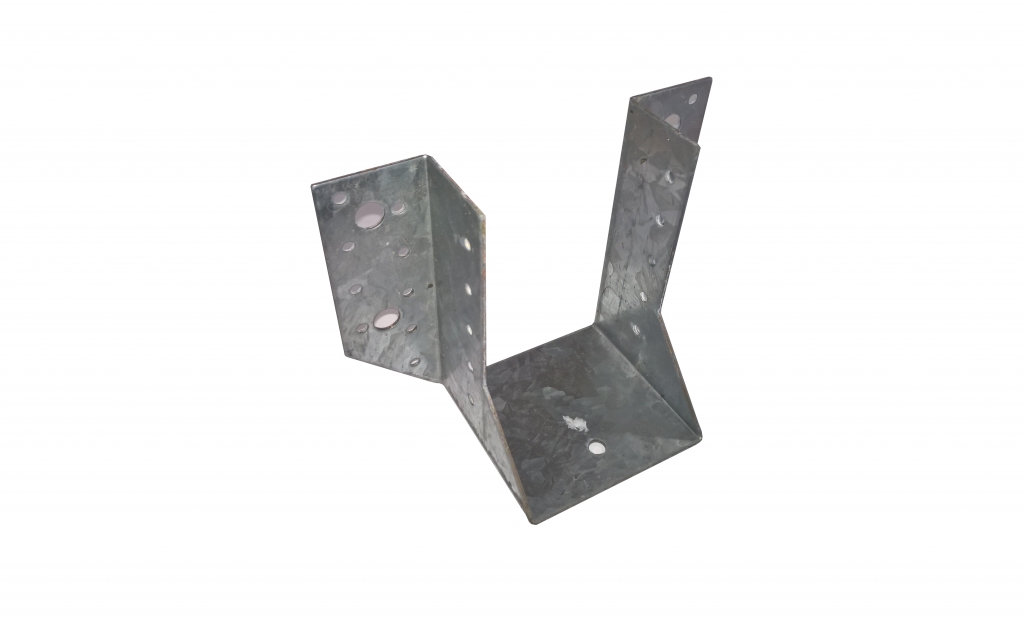

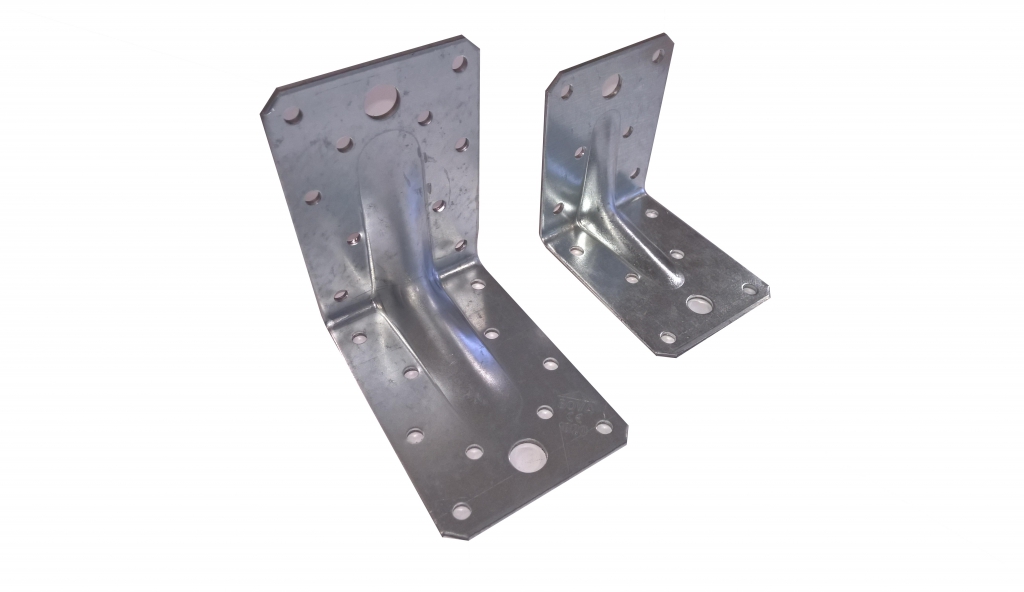

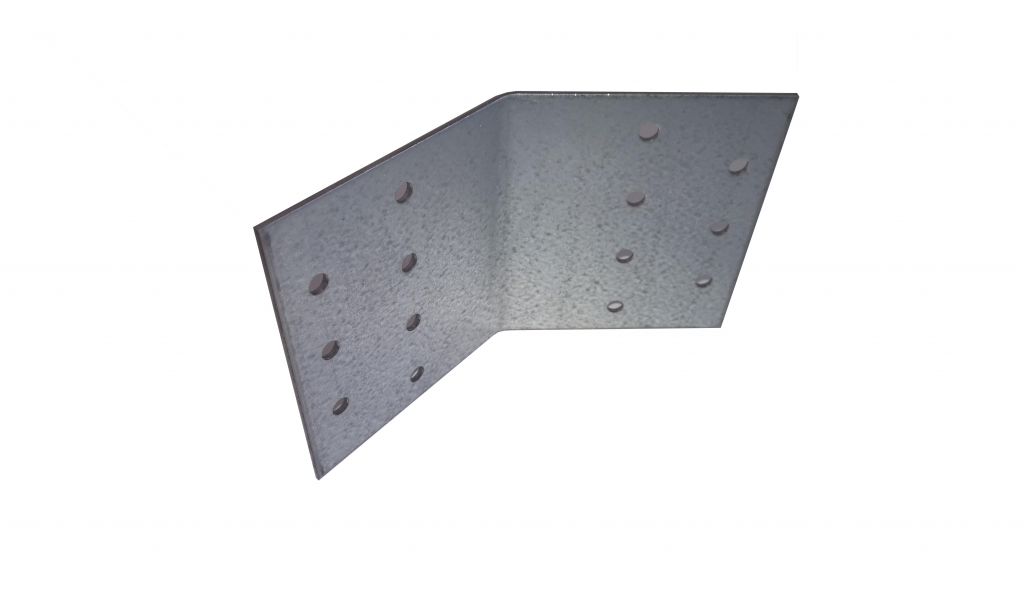

Kotvenie a vzájomné prepojenie nosníkov je zabezpečované prostredníctvom spojovacieho materiálu od výrobcu BOVA. Podobne ako styčníkové dosky všetok spojovací materiál je vyrobený z oceľového, žiarovo pozinkovaného plechu S280GD+Z275. Väzníky sú k dreveným pomúrniciam, železobetónovému vencu a podobným podkladovým konštrukciám pripájané uholníkmi BV/Ú 05-22/V resp. BV/Ú 05-21/V a konvexnými klincami dĺžky 40mm a mechanickými kotvami. Pre vzájomné prepojenie prvkov pod 90° uhlom sú využívané trámové papuče BV/T 11-22 a pre prepojenie pod uhlom 135° sú využívané uholníky BV/Ú 05-16.

Návrh väzníkov prostredníctvom softvéru

Softvér TRUSS

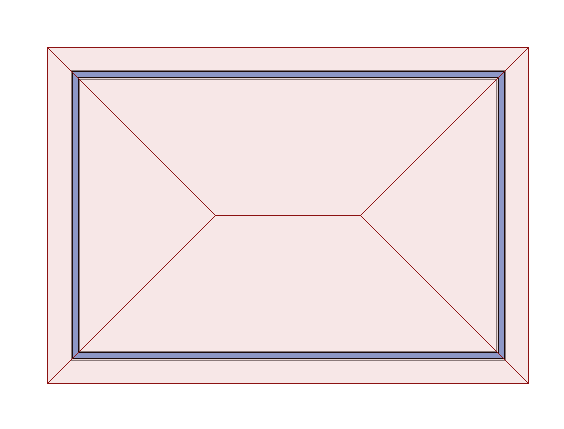

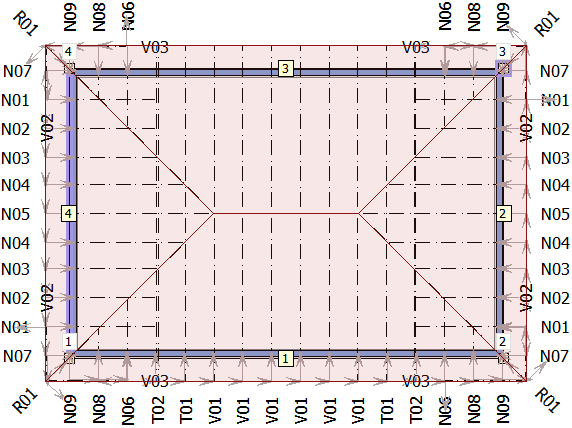

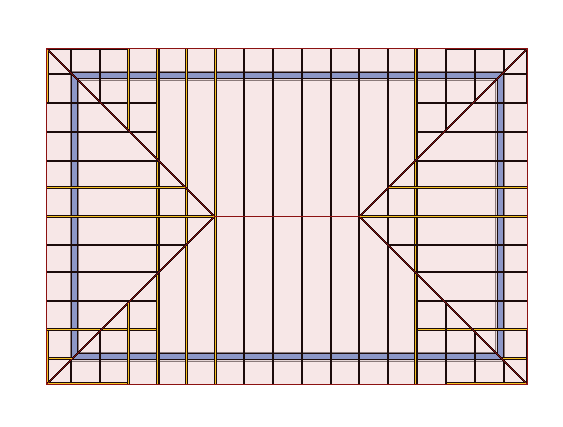

  • Na základe dodaných podkladov je vypracovaný pôdorys konštrukcie s pôdorysom strechy a následne pôdorys krovu (rozmiestnenia jednotlivých väzníkov).

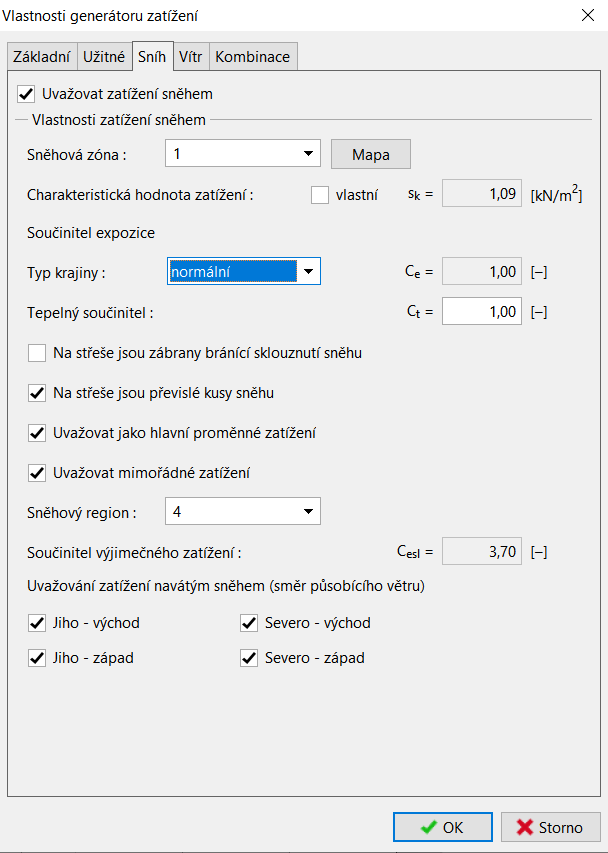

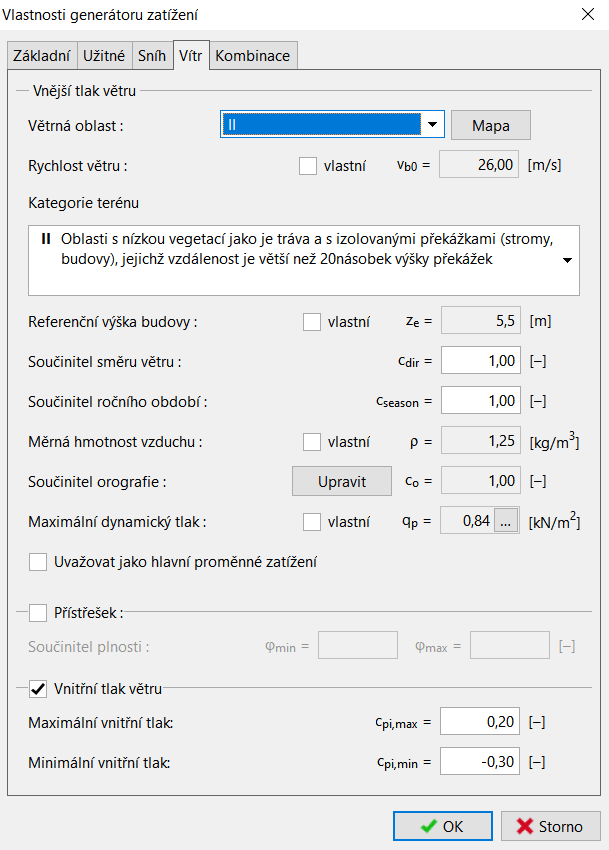

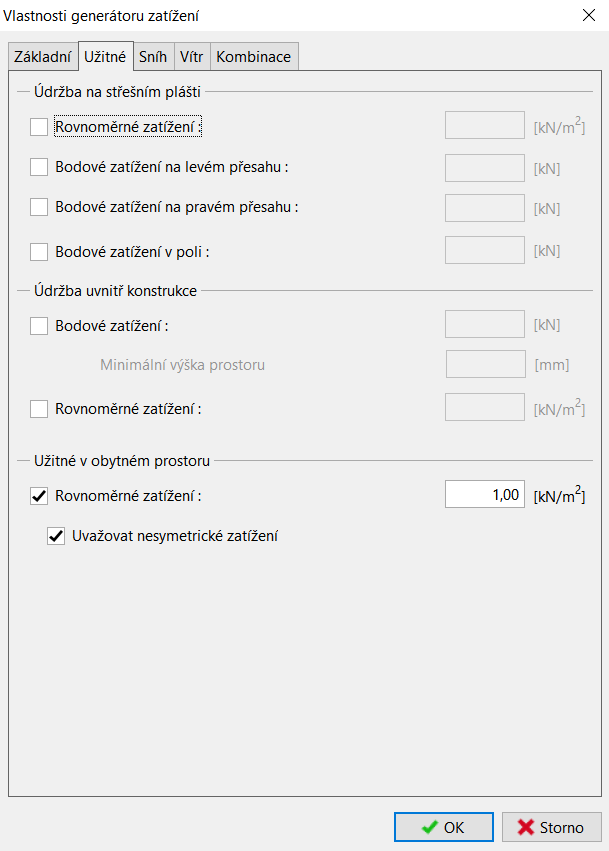

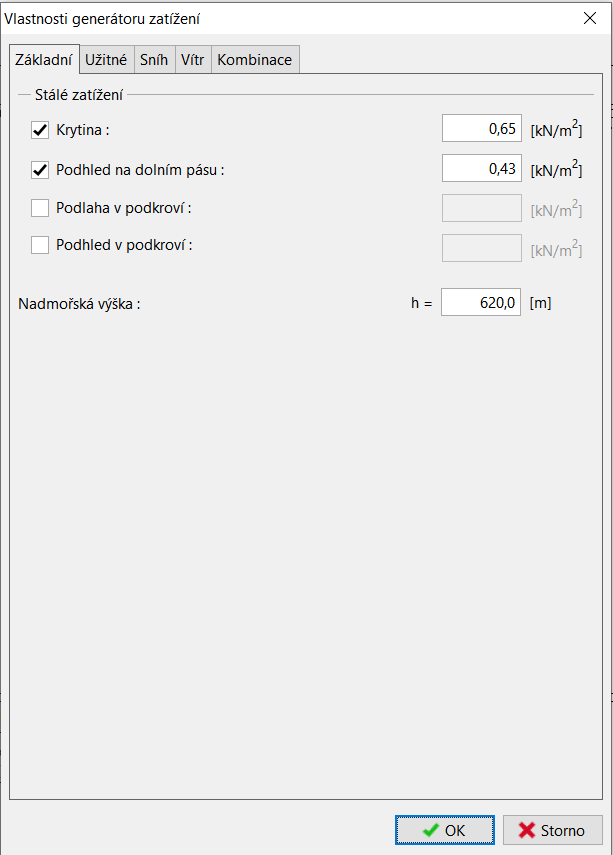

  • Po vytvorení celkového 3D modelu je prostredníctvom príslušných noriem určené zaťaženie konštrukcie. Stále zaťaženie je väčšinou uvažované od krytiny umiestnenej na hornom páse (ťažká – škrídľa, plech, fólia a podobne) a od zateplenia a skladby stropu (sadrokartón, OSB dosky a podobne) umiestnenej na spodnom páse väzníkov. Premenné zaťaženie vypočítané v závislosti od umiestnenia konštrukcie v presnej snehovej a vetrovej oblasti a nadmorskej výške.

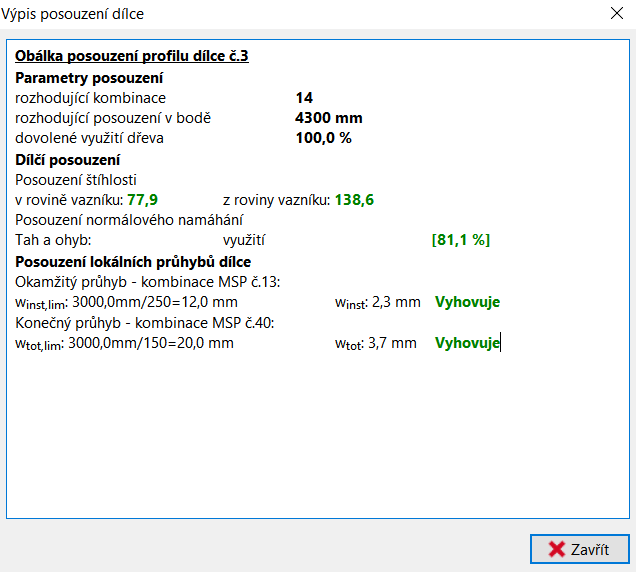

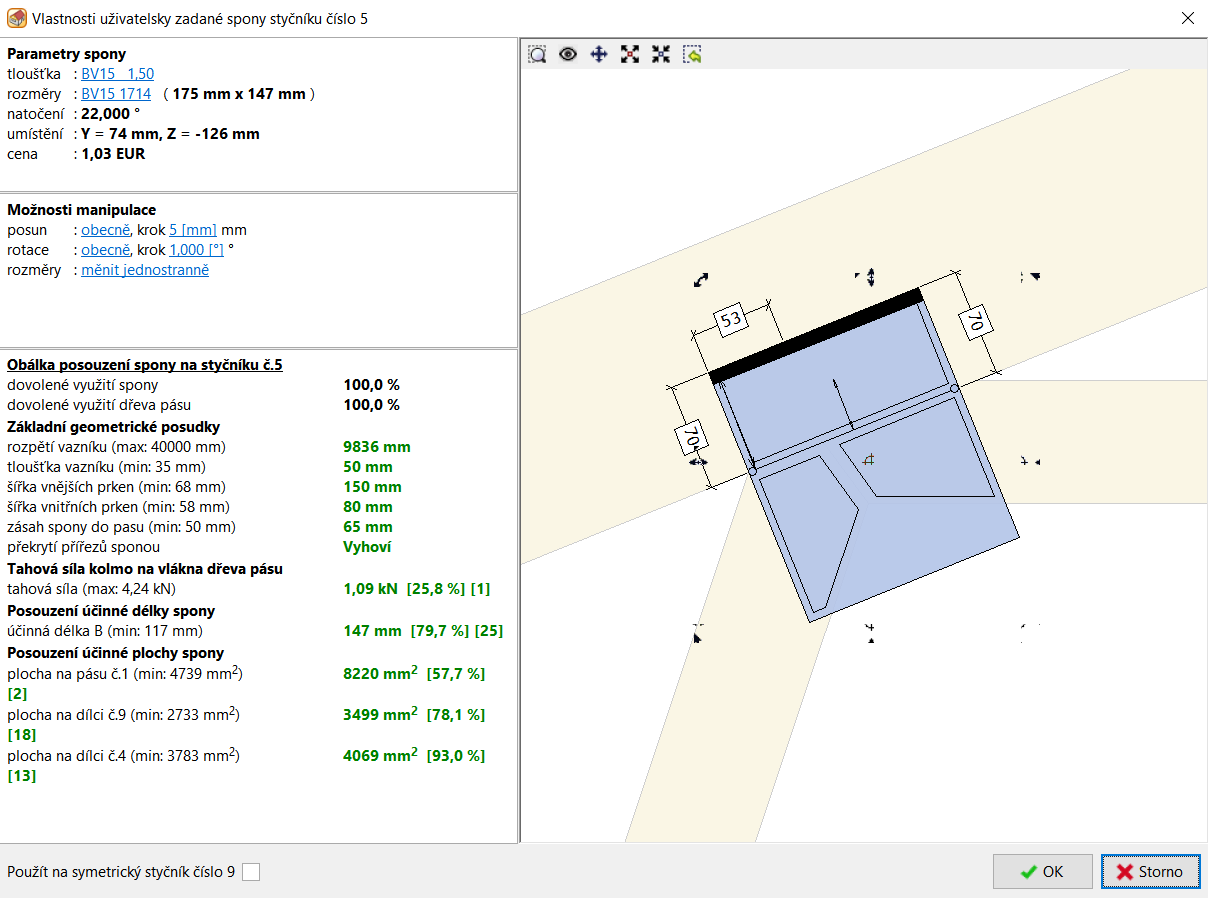

  • Tvar, rozmery prierezov, jednotlivých styčníkových dosák a taktiež prenos zaťažení medzi jednotlivými väzníkmi sú automaticky posúdené výpočtovým softvérom. Rozmiestnenie všetkých častí konštrukcie je následne optimalizované a opätovne posúdené softvérom. Proces optimalizácie prebieha až do stavu, kde sú všetky podmienky požadované v zmysle platných noriem splnené a konštrukcia VYHOVUJE.
  • Posledným krokom je export jednotlivých prierezov do CNC a tlač výkresovej dokumentácie.

Postup výroby väzníkov

  • Rezivo je sušené buď v našej kondenzačnej sušiarni, alebo je k nám dovezené už vysušené rezivo.
  • Vysušené rezivo je pretriedené v zmysle platných noriem na rezivo, ktoré bude zrovnané na štvorstrannej fréze a následne spracované na výrobu väzníkov a na rezivo, ktoré bude v budúcnosti využité ako pomocné.

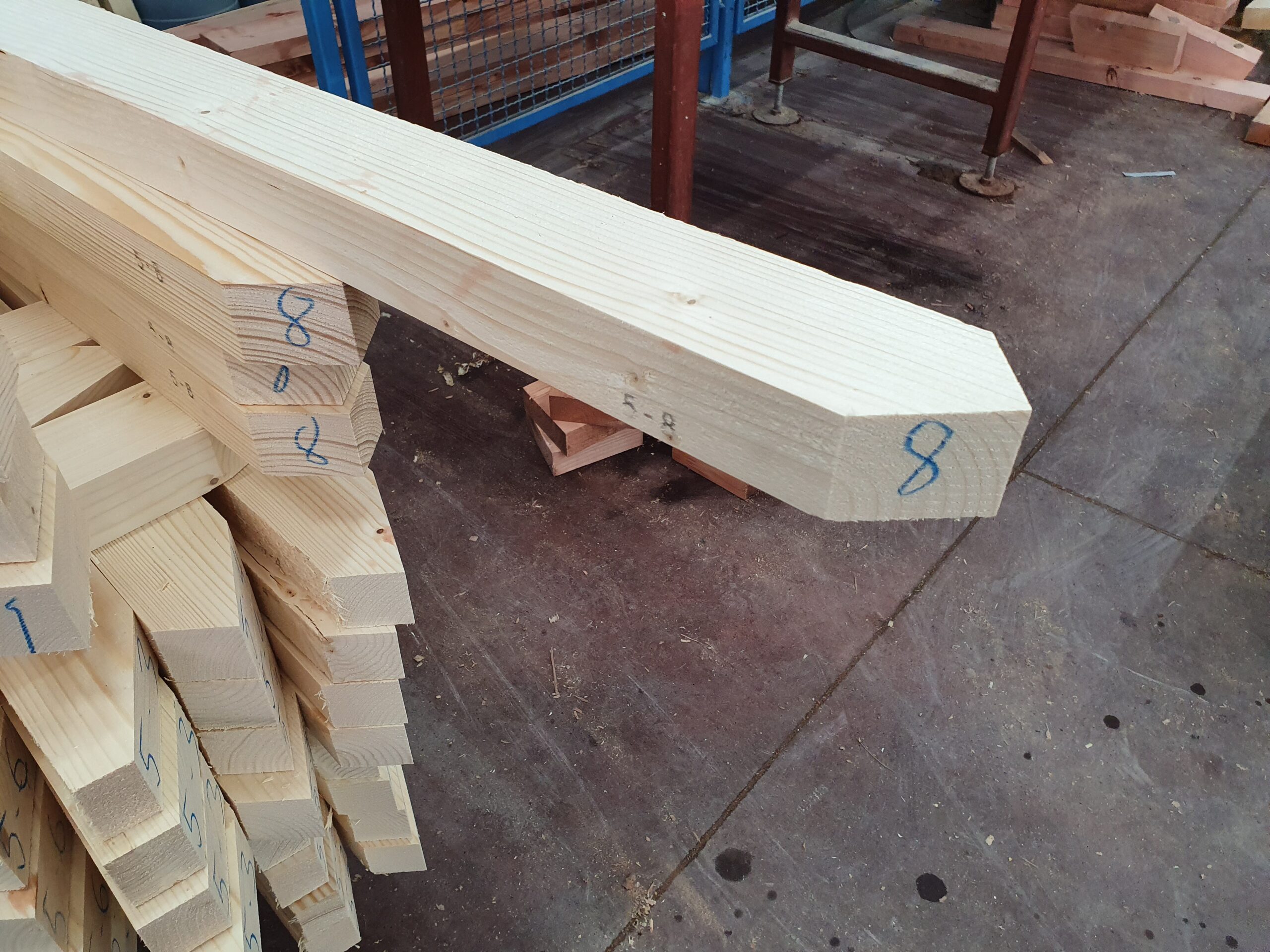

  • Jednotlivé prierezy sú automaticky nakrátené na presný rozmer a následne označené CNC strojom.

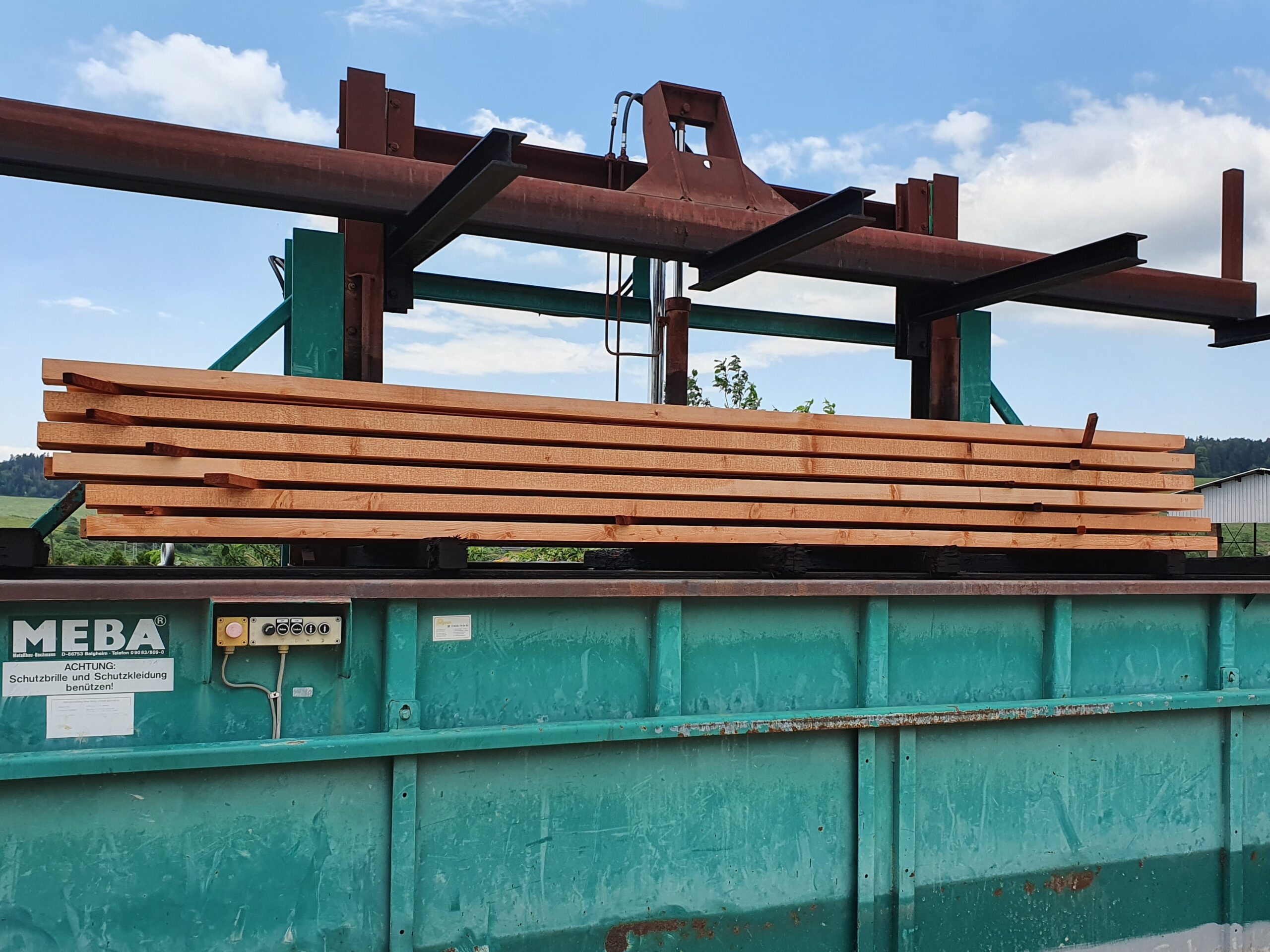

  • Nakrátané a označené rezivo je následne ošetrené látkou Lignofix Premium New v impregnačnej vani.

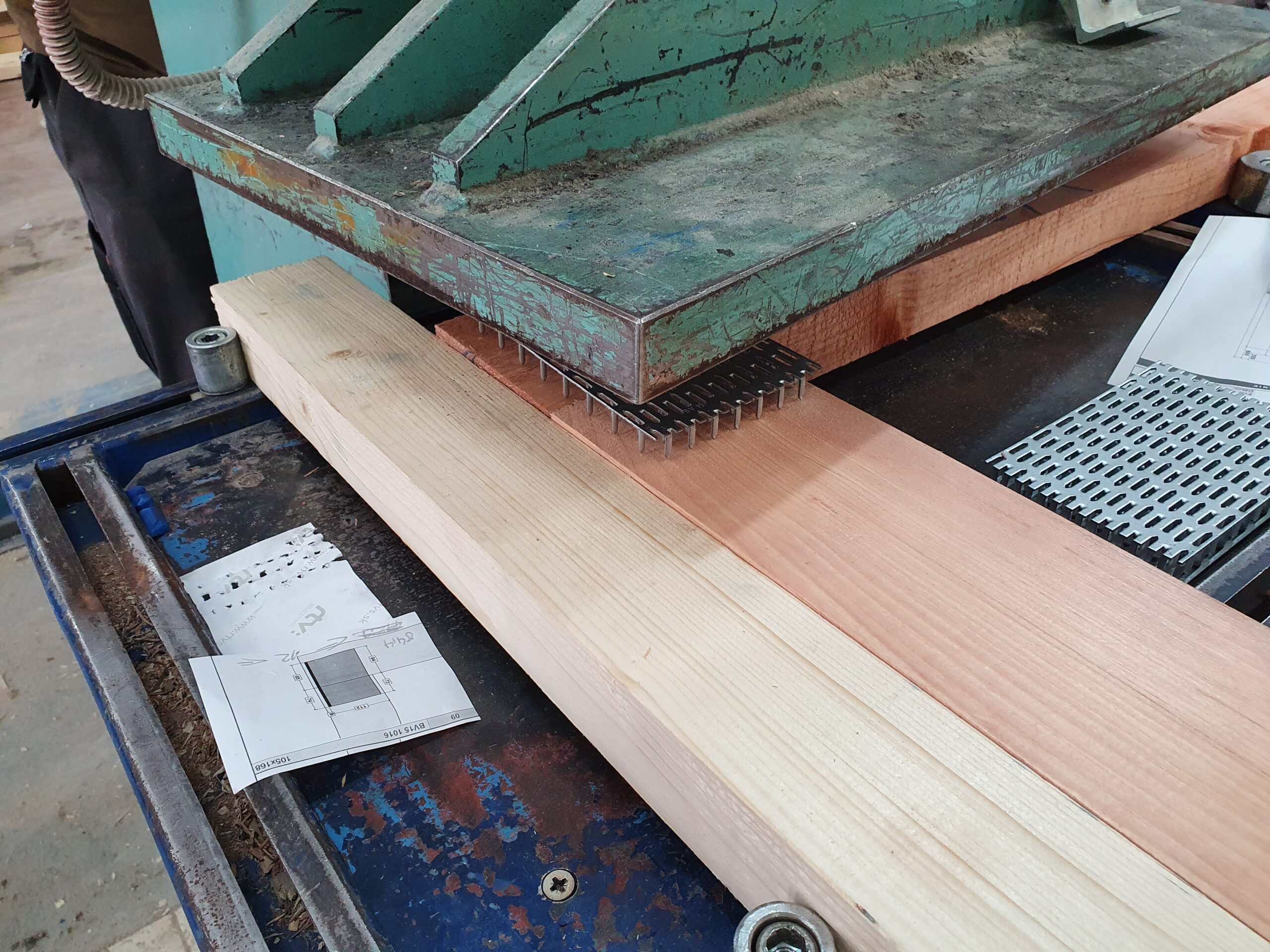

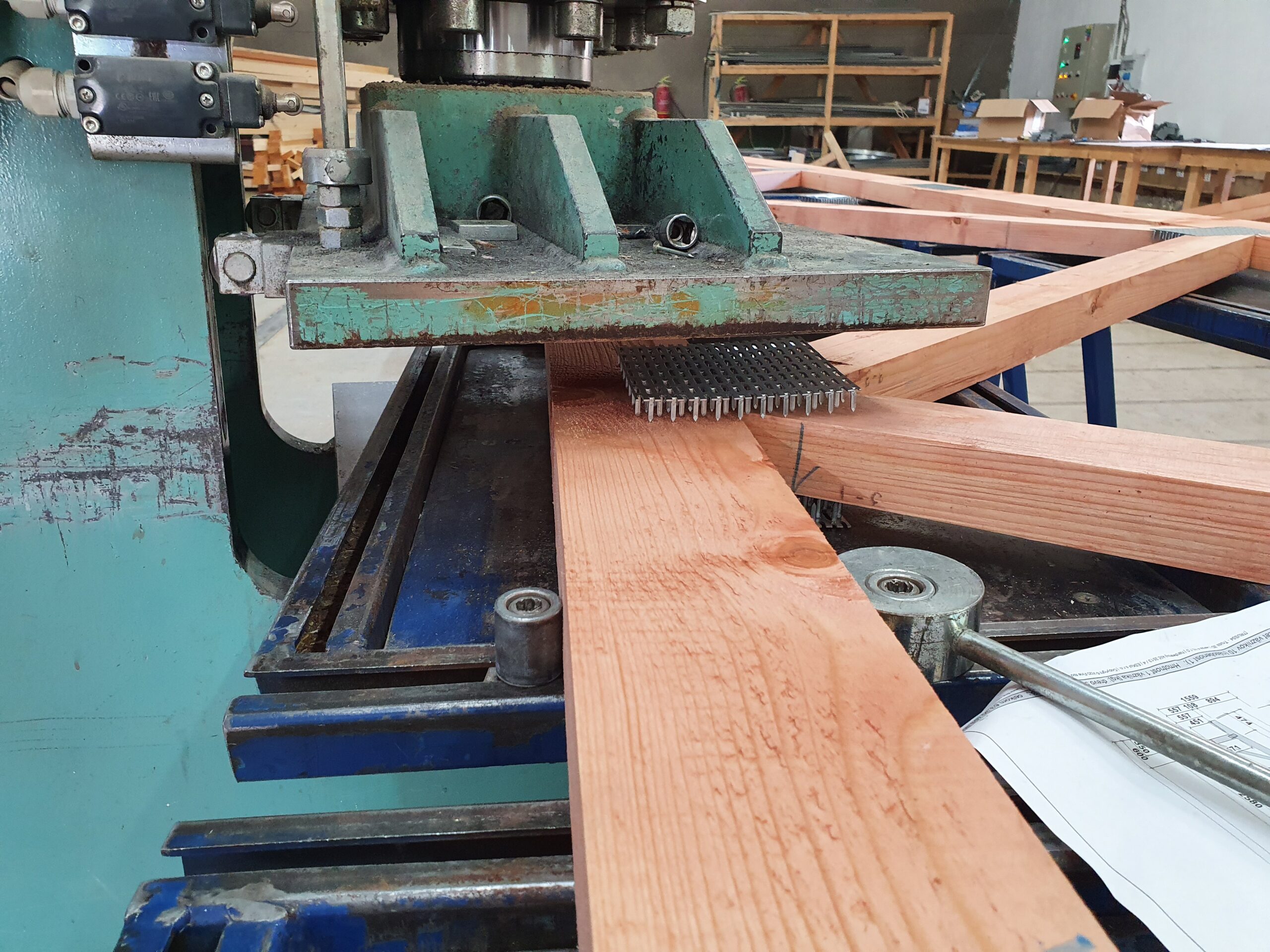

  • Po impregnácii je rezivo roztriedené a pripravené na lisovanie hydraulickým lisom pohybujúcim sa na portálovom žeriave. Pred samotným lisovaním sú taktiež roztriedené všetky potrebné styčníkové dosky. Po spomenutých procesoch je vytvorená šablóna pre daný väzník a vtedy je všetko pripravené na výrobu.

Preprava a montáž

Nakládka a preprava
  • Nakládka prebieha v závislosti od tvaru a veľkosti vysokozdvižným vozíkom, alebo vežovým žeriavom.

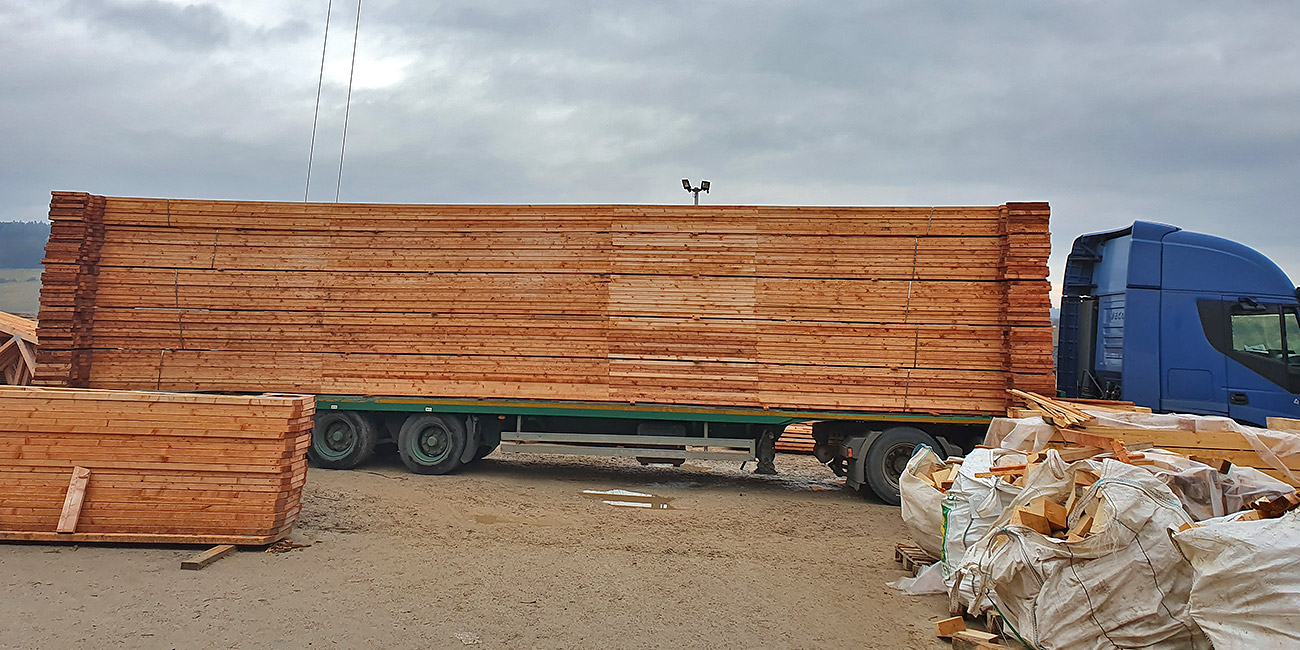

  • Väzníky prepravujeme buď prostredníctvom kamiónov od spoločnosti BETON PUMPY SPIŠ, prípadne prostredníctvom špedície.
  • V prípade menších väzníkov máme k dispozícii auto s mechanickou rukou na ktorom sme schopní prepravovať väzníky s dĺžkou 7m.

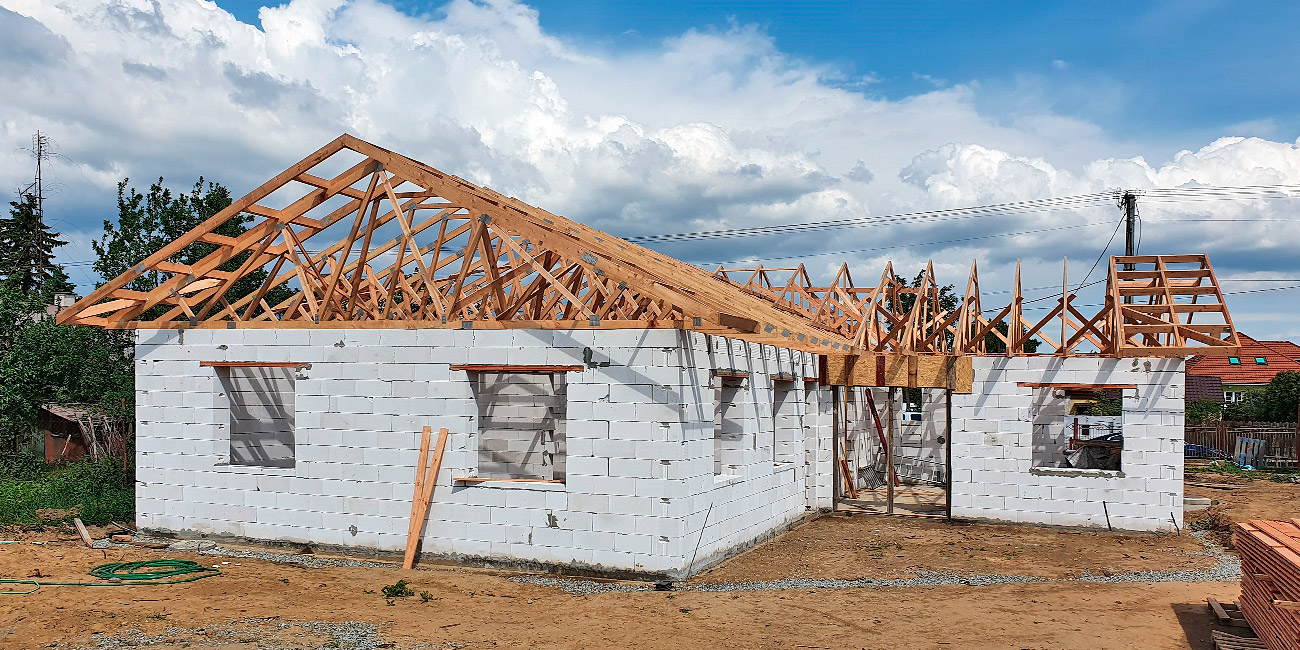

Montáž
  • Po preprave konštrukcie na miesto určenia sú všetky časti vyložené žeriavom, alebo ručne, aby bolo kamiónu umožnené čo najskôr odísť zo stavby.
  • Rozmiestnenie jednotlivých väzníkov je vyznačené na podklad ku ktorému budú väzníky kotvené (najčastejšie je týmto podkladom železobetónový veniec a drevená pomúrnica).
  • Väčšie väzníky sú umiestnené žeriavom a menšie ručne na presne vyznačené miesto. Konštrukcia je následne zavetrená ondrejskými krížmi, latami v rovine podhľadu a prípadne inými potrebnými prvkami.
  • Po kompletnom zavetrení konštrukcie je krov pripravený na montáž strešných vrstiev.

Často kladené otázky

Odkiaľ je dovážané rezivo?

Rezivo používané pri výrobe väzníkov je slovenského pôvodu. Materiály ako laty a dosky slúžiace na zavetrenie sú buď slovenského, alebo českého pôvodu. KVH a BSH profily dovážame z Nemecka a Rakúska. Materiály dovezené zo zahraničia sú certifikované v zmysle tamojších noriem.

Je dôležité, aby boli väzníky vyrobené zo sušeného reziva?

Vždy je lepšie, ak je rezivo zabudované do strešnej konštrukcie vysušené a nepodlieha nadmerným deformáciám (krúteniu a praskaniu). Je to dôležité aj z hľadiska zmeny rozmerov reziva, keďže pri zosychaní sa rozmery zmenšujú a pri príliš vysokej počiatočnej vlhkosti môžu vznikať špáry medzi prierezmi. Najdôležitejšie je to však v prípadoch výstavby konštrukcií, ktoré sú hneď po zrealizovaní zateplené a tým pádom vlhkosť nemá kadiaľ odchádzať. Všetko rezivo použité pri výrobe našich väzníkov je sušené buď v našej kondenzačnej, alebo v dodávateľskej sušiarni.

Aké sú rozmery používaného reziva?

Štandardná hrúbka väzníkov je 50mm po vysušení a prerovnaní reziva. Najčastejšie rozmery sú 50/80mm v prípade diagonál (výpletu väzníkov) a 50/120mm v prípade spodných a horných pásnic. Okrem toho sú používané aj väčšie rozmery. Všetky rozmery vychádzajú zo statického výpočtu.

Je impregnácia potrebná?

V norme je uvedené, že impregnácia je potrebná pre časti konštrukcií, ktoré sú nosné a ťažko vymeniteľné, čo jednotlivé časti väzníkov sú. Z tohto dôvodu impregnáciu odporúčame, avšak nemôže to byť impregnácia maľovaním, ale impregnácia ponorom, kde je rezivo ponorené pod hladinu na potrebný časový úsek. Na druhej strane je pravda, že sušiacim procesom sú z reziva odstránení všetci škodcovia a taktiež všetko čo by ich do konštrukcie mohlo lákať späť.

Prečo nepoužívame rezivo so zrazenými hranami?

Vzhľadom na to, že rezivo je upravované na štvorstrannej fréze bolo by veľmi jednoduché okrem zrovnávania reziva zraziť jeho hrany. Túto vec nevykonávame z dôvodu, že pri zrazených hranách nie je možné zabezpečiť vzájomný dotyk spájaných prierezov v potrebnej dĺžke.

Aká je dodacia doba väzníkov?

Štandardne sú to tri až štyri týždne od objednávky. Táto doba sa však môže meniť v závislosti od toho do akej miery máme momentálne zaplnený výrobný proces.

Kedy je možné zamerať stavbu?

Pri štandardnom dome je to možné pri založení rohov konštrukcie. Nemusí sa čakať do betonáže železobetónového venca.
